SR100型煤场喷水装置具有在同等规模（及以上）燃煤发电厂成功使用的良好运行业绩，能适应系统长期运行的要求。根据招标文件要求,选用美国尼尔森SR100型高性能洒水喷枪，其技术先进、成熟、可靠，产品质量优良、各项能耗指标均处于国际领先水平，并能满足煤场喷洒设备各方面的要求。对设备以及材料的完整性、合理性、先进性、使用性能全面负责。

SR100型高性能洒水喷枪具有以下主要特点:

1. 喷头工作方式：单只喷头喷洒或2-4只喷头同时喷洒。

2.控制方式：煤场喷洒水控制方式采用现场总线，分控技术方式实现，采用现场总线技术的最大优势在于节省控制电缆，便于维护，很大程度上为业主节省了资金和人力。所以得到了普遍的认可。

3.控制方式采用就地程序控制和就地手动控制相结合的控制方式，控制面板上设置就地程序控制/就地手动控制选择按钮,操作人员可根据实际的运行环境选择相应的控制方式;程序控制通过进口可编程控制器（PLC）实现,所有喷枪喷淋的组合方式、喷淋时间、喷淋顺序均有PLC程序设定。

3．PLC选用进口西门子产品，电气元件选用进口知名品牌产品。输出量全部采用中间继电器隔离。

4．此外在就地手动控制方式模式下，所有的操作均通过触摸屏的操作来完成，触摸屏画面上要含有基本的启停操作、就地/程控的选择、喷枪的选择组合与洒水时间的设定等，还可以根据春夏季和秋冬季气候特点的不同，设定冬夏季喷洒程序，满足冬夏的不同喷洒需求，实现人机对话。

5. 电磁阀采用与喷枪配套的进口的产品，采用美国尼尔森的SR-100喷枪与尼尔森N800电磁阀。

二、我方使用的设备技术参数

1 、主要结构材料采用铜、不锈钢、铝合金。

2 、煤场喷洒满足冬季洒水要求，我方保证地面管路及喷嘴不冻结。

(1)喷嘴不冻结

         喷枪和电磁阀均选用美国尼尔森的产品，安装时电磁阀直接装在喷枪下面，电磁阀的上端有一个自动泄水阀，电磁阀关闭后，喷枪与电磁阀之间的水呈无压状态，自动泄水阀打开，自动泄掉喷枪与电磁阀之间的水，保证喷嘴不冻结。

电磁阀紧挨喷枪下端安装，喷枪下端的法兰和管上端的法兰通过螺栓连接在一起，电磁阀就在两法兰之间。管上端的法兰和螺栓为电磁阀直接配备，它与喷枪下端的法兰为配套设施。

(2)洒水喷枪工作满足整个煤场覆盖

(3)采用美国尼尔森与喷枪配套使用的电磁阀。

(5)喷枪及喷嘴采用美国尼尔森设备。

(6)每个喷枪站设1组电磁阀，用于控制喷枪喷洒。

(7)喷枪站详细方案

 每个喷枪站内设置喷枪一台，电磁阀一个，手动阀一个，过滤器一个，连接法兰及其配套法兰垫和螺栓。

A.        喷枪站内设备的连接尺寸均为50mm，喷枪与电磁阀直接相连，下设手动球阀一个（主在检修或有其它特殊要求时使用），过滤器一个。

B.        电磁阀上的自动泄水阀可泄掉喷枪与电磁阀之间的水，保证喷枪不冻。

C.        系统控制方式采用就地程序控制和就地手动控制相结合的控制方式，程序控制通过进口可编程控制器（PLC）实现。就地/程控的选择、喷枪的选择组合与洒水时间的设定等，还可以根据春夏季和秋冬季气候特点的不同，设定冬夏季喷洒程序，满足冬夏的不同喷洒需求。PLC选用西门子公司PLC产品，输出量全部采用欧姆龙中间继电器隔离。

D.       设备性能介绍

a.       喷枪

Ø          型号：SR100

Ø          厂家：美国Nelson

Ø          材质：枪体为铝合金

Ø          仰角： 43°

SR100喷嘴直径在25mm,洒水喷枪前水压为0.5MPa时，洒水喷枪喷水仰度为43°，喷嘴流量为>25.2t/h其洒水半径为>42m。

Ø          转动部分采用双球旋转轴承，终生无需再润滑，保证转动可靠、均匀、稳定。

Ø          保证0米处至最远半径内无喷淋死角

Ø          枪体内有膛线，保证喷淋稳定可靠

Ø          扫射转动角度为0°-360°内任意可调，保证覆盖范围

Ø          喷枪工作时转动缓慢、稳定，速度可调

Ø          具有限位机构

Ø          喷枪接口为法兰式连接，与尼尔森品牌N800型电磁阀直接连接

Ø          接口形式： 法兰

Ø          喷枪性能及喷射方式：

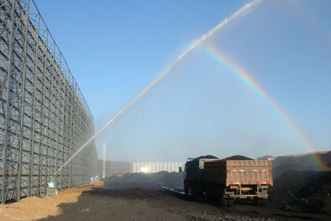

喷枪喷出水呈重复扇形雨滴喷林方式，喷枪每次喷林覆盖面为扇形，并且洒水喷枪能够自动旋转，使得喷淋覆盖面连续无死角，喷淋水滴粒径小且均匀。旋转角度任意可调，具有旋转装置和限位机构，同时其旋转部分无需润滑。

travel lanes：喷淋主线；  connection to main：与主管道相联；hose：喷枪所在位置；buried or portable mainline：主管道埋地或明装； traveler direction：喷射方向

nelason800系列的电磁阀，其特点如下：

Ø         结构特点：电磁阀体上有就地打开、关闭和自动三通开关，既可由控制箱统一控制，也可人工阀前单独控制；电磁阀附有内置式过滤器，用于过滤进入电磁阀副腔室内的水，保证进入电磁阀副腔室内水的纯净度，从而保证电磁阀的开关灵敏度及其使用寿命。电磁阀动作灵活可靠，关阀速度慢，可有效防止水锤现象的产生，停止后喷嘴没有滴水现象；压力损失极低，运行效率高；防护等级IP65。

Ø          电压：AC24V 50Hz

Ø          功率：3W

Ø          连接尺寸：50mm；

Ø          连接方式：法兰对夹连接方式；

Ø          与SR系列型喷枪配套，直接连接，安装方便。

Ø          压力损失极低，运行效率高

Ø          预留自动泄水阀1/2″内螺纹接口能迅速将喷枪内的水放净，安装方便。

Ø          其线圈密封在模塑化合物内，耐高湿度和防微菌生长；

Ø          防护等级IP65以上

其结构特点，能够减小震动冲击磨损和变形，并能消除过早的泄漏和提高使用寿命。

功能：可根据设备发出的电信号，开启和关闭管路中的水流

自动泄水阀

Ø         型号：8819

Ø         生产厂家：美国尼尔森

Ø         连接口径：1/4″螺纹连接；

Ø         工作压力：〈8.5MPa, 开阀压力：0.02Mpa, 关阀压力:0.02Mpa；

Ø         最大流量:0.23m3/h；

Ø         材质：黄铜

Ø         安装于尼尔森生产的N800系统电磁阀上，可在喷淋结束后自动泄掉喷枪和电磁阀之间的存水，防止冬季时冻坏喷枪。
