JBLMQ-2型煤粉取样装置是新型实用的固定式煤粉取样装置，在大型电站及其他相关行业中均能得到广泛的应用，主要适用于对大型工业锅炉、电站锅炉等燃烧粉煤的锅炉采集煤粉管道内煤粉样品，以便分析煤质、颗粒度、水分等参数，便于指导运行。
JBLMQ-2型煤粉取样装置依据等速采样原理制作而成，适用于正压或负压煤粉管道。根据采集的煤粉样品，可准确分析出煤粉细度值，有效判断锅炉重要设备磨煤机的运转状况和性能，优化锅炉燃烧效率。
1、 结构原理

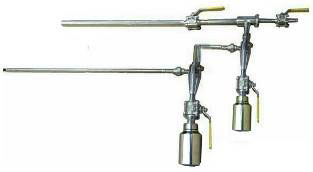

1）煤粉取样装置主要由旋风分离器、煤粉抽气机、煤粉取样枪、煤粉取样瓶、排气管、控制阀门等组成。
2）工作原理：
磨煤机分离出来的煤粉通过一次风机直接送至锅炉燃烧器。在制粉系统运行时采取煤粉的目的是为了分析煤粉细度，以判断磨煤机工作性能，调整锅炉的燃烧方式，这是电厂的一项重要测量指标。
如果采用通常的取样枪来采集煤粉，因煤粉管内速度较高且粉量多，会将取样管堵住。
本装置采用了新型实用的技术，配备标准的取样枪，通过调节控制阀门，完成煤粉取样和装置吹扫工作，以避免结露堵塞，这样采集到的煤粉样是符合标准的。
2、 主要技术参数
1）分离器效率约99％
2）在正常运行的煤粉管道中5～7分钟可取样400克左有；
3）压缩空气消耗量约0.2m3／min，压缩空气压力0—0.5MPa。
4）煤粉取样管尺寸 ：φ20*2 mm L=800 mm
5）管道内气流速度:15-30m/s；
6）取样点:多点取样方式；
7）外形尺寸：1000*200*400mm；
8）重量：20kg。 |
